一、电气零件设计Electric Part Design

进入Electrical Part Design模块
开始菜单——设备与系统——电气线束规则——Electrical Part Design

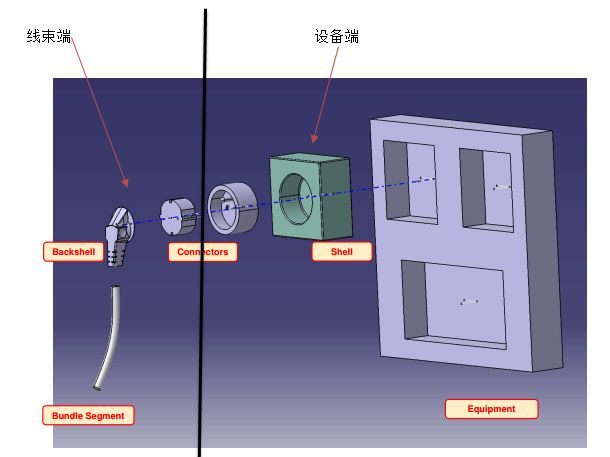

命令介绍：

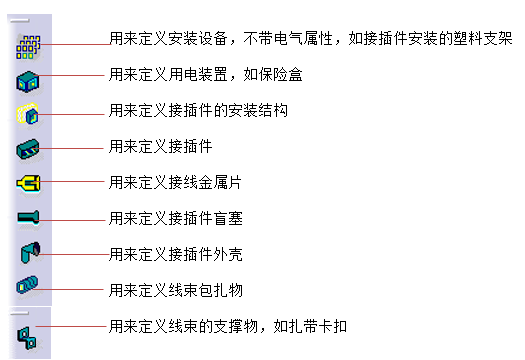

一般的，我们只需要用到，，

2、电气线束段安装设计Electrical Harness Installation

进入Electrical Harness Installation模块

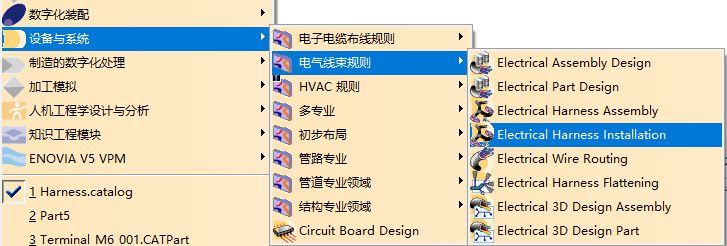

开始菜单——设备与系统——电气线束规则——Electrical Harness Installation



命令介绍：

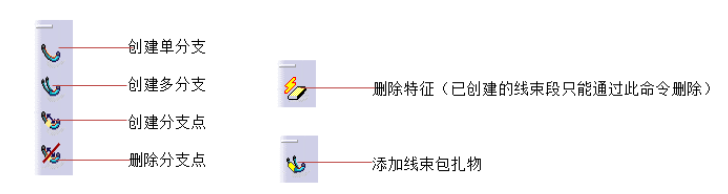

一般的我们只需要用到，

3、电气线束装配设计Electrical Harness Assembly

进入Electrical Harness Assembly模块

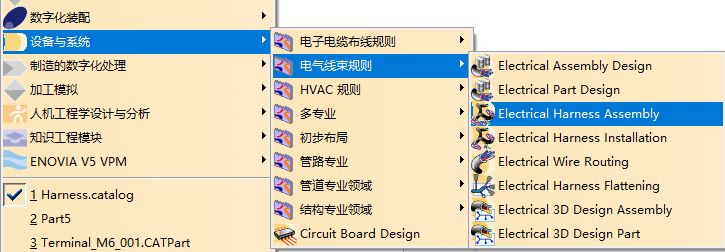

开始菜单——设备与系统——电气线束规则——Electrical Harness Assembly



命令介绍：



Electrical Harness Assembly这个模块的命令在Electrical Harness Installation中基本都有涉及，这里强烈建议在Electrical Harness Installation中进行设计。
这个模块我们用的最多的命令生成GBN文件，进入到Electrical Harness Installation模块

4、电气线束展平设计Electrical Harness Flattening

进入Electrical Harness Flattening模块
开始菜单——设备与系统——电气线束规则——Electrical Harness Flattening



命令介绍：

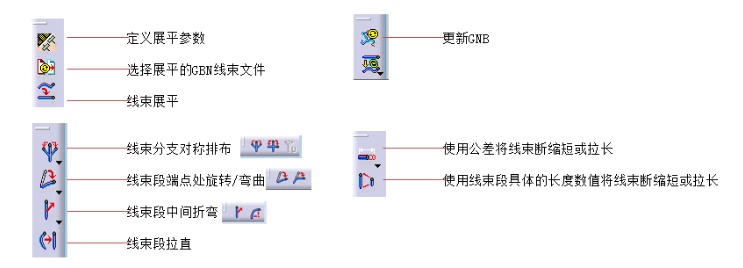

Electrical Harness Flattening这个模块，大多是的时候没有要求使用。基本上常用的命令为
