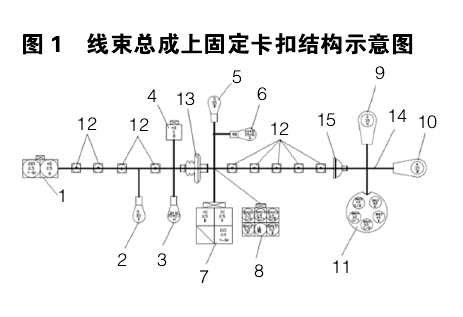

线束总成上固定卡扣结构示意图
如图1，一种卡车门线束总成，其包括线束11，所述线束11通过导线连接有第一防水车身接口连接器1、第二防水车身接口连接器2、防水遥控门锁连接器6、防水电动后视镜连接器7、防水电动玻璃升降电机连接器8、第一防水电动玻璃升降开关9、第二防水电动玻璃升降开关10；所述线束11通过4至8个固定卡扣3卡接在卡车门钣金上，所述线束11穿过卡车门钣金穿孔处套设有防水过孔胶套5。所述第一防水车身接口连接器1、所述第二防水车身接口连接器2设置在靠近卡车门铰接轴处的内部，以便于与驾驶室内的线束接口对接；线束11上通过导线连有用于去除静电的线束搭铁圆片4。这样一来，在雨雾天气，就能通过控制防水电动后视镜连接器的通断防止外后视镜结雾，并能有效远程控制驾驶室门锁的开和关；解决车辆在行驶过程中震动的互相磨损问题，解决玻璃升降器连杆的干涉问题，防止各连接器因进水氧化或功能失效问题，有效解决了线束和车辆钣金件的磨损现象。与现有卡车门线束相比，这一装配技术方案更人性化设计，功能强大，对于车辆行驶的安全性和耐久性有很大提高。
