我们都知道汽车高压线束由于具有大电压/大电流、大线径导线数量多等特点，线束的设计面临着安全、布线、屏蔽、重量及成本等挑战，面对这些挑战，我们总结出一些应对措施。
1. 安全
面对安全挑战，车内导线选用、密封等方面需要做出一些应对措施
(1)导线选用
采用高压导线600V/900V（AC）（参考ISO19642）；
采用壁厚高线，壁厚0.6mm—1.1mm；
采用耐热导线，耐热150度或以上
可选用硅橡胶导线，交联聚乙烯/交联聚烯烃材料

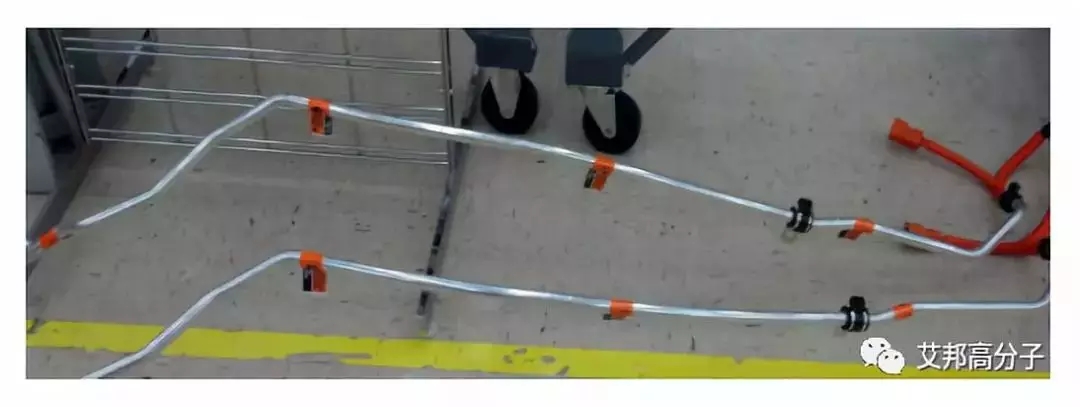

图 导线外层保护
(2)密封
与高压连接器匹配，采用导线密封件、热缩管、Pass-thru密封件、橡胶件等多种方式进行密封，以进行防水防尘（IP67，IP69K）。要求导线具有良好的圆整度、尺寸稳定性能、老化性能。

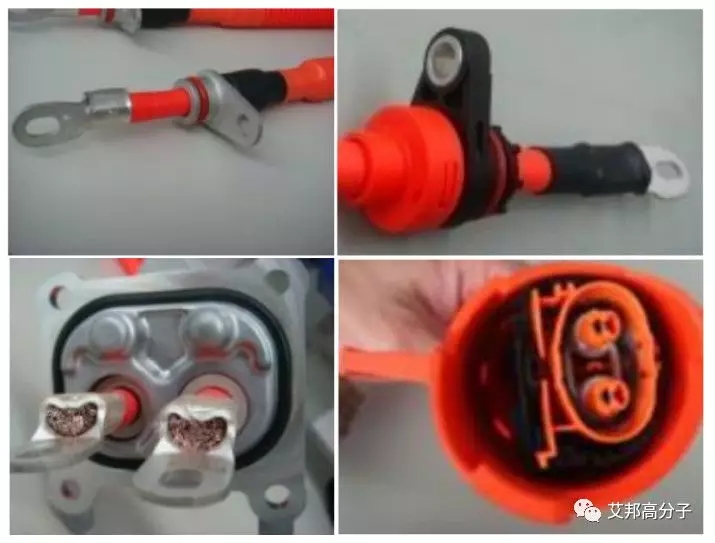

图 连接密封
2. 布线
车内高压线束布置有以下要求：
(1)静态负载情况下，最小转弯半径4倍导线外径；
(2)动态负载情况下，最小转弯半径8倍导线外径；
(3)高低压导线间距最小不低于100mm；
(4)高压接插件出线端到第一个固定点的距离不大于100mm，相邻固定点之间的距离一般不超过150~200mm；
(5)高压线束尽量布置于车底；
(6)导线选择韧性导线如硅橡胶导线、柔性交联聚烯烃导线.
3. 屏蔽
因为新能源车高压和大的交流产生的电磁场干扰，以及电器元器件的快速通断产生的电磁干扰，考虑到电磁干扰的因素，整个高压系统均由屏蔽层全部包覆。那么高压线束屏蔽电磁干扰的举措有：
(1)选用屏蔽导线
电动汽车超高的电流电压，运转时会产生很大的电磁感应现象，如果不很好的解决电磁屏蔽问题，势必影响汽车电子设备的使用性能，所以选择屏蔽导线作为电动汽车高压线对于电磁屏蔽是不错的选择。
屏蔽导线由多股镀锡退火铜丝编织，细的铜丝可以保持设计的柔韧性，具有90%以上的覆盖率，需控制合理的绝缘及护套剥离力以满足开线剥线加工要求。
(2)Bundle Shielding
为整体屏蔽，导线为未屏蔽，目前多为日系OEM使用。
Bundle Shielding，是指在线束外用一种轻型编织金属屏蔽层固定作为屏蔽构件情况下，保护导线束以防电磁干扰。

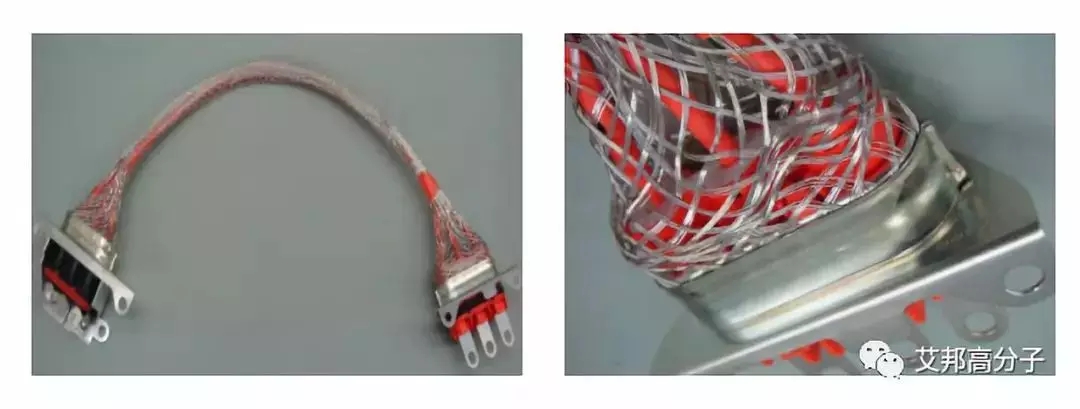

图 Bundle Shielding示例
(3)铝管屏蔽
铝管屏蔽也属于整体屏蔽，导线为非屏蔽，目前多为日系美系OEM使用。
图 铝管屏蔽示例
4. 重量
对于新能源汽车来说，轻量化对于续航里程的提升十分重要。那么线束重量可以在材料选用上入手，导体材料可选用新型导线导体，如新型铝导线；绝缘材料可选用低密度材料，同时薄壁化加工。
5. 成本
目前车内高压导线以进口为主，导线门槛较高，前期量产车型产量较少，新能源汽车面临更大的成本压力，需进行更多的国内资源开发。
6. 环保
车内高压线束需要采用低挥发、低VOC、低气味材料。
文章来源：艾邦高分子
