汽车线束工艺图是表示线束组成部件的排布方式和线束连接关系的二维平面图纸，是线束工艺设计人员绘制的、用于产生线束生产工艺指导文件的重要线束图纸形式。与用于检测、装配的所用的线束图纸不同，汽车线束工艺图用于工程技术人员的交流，包含了线束工艺设计的主要信息，是建立线束工艺模型的主要数据来源。

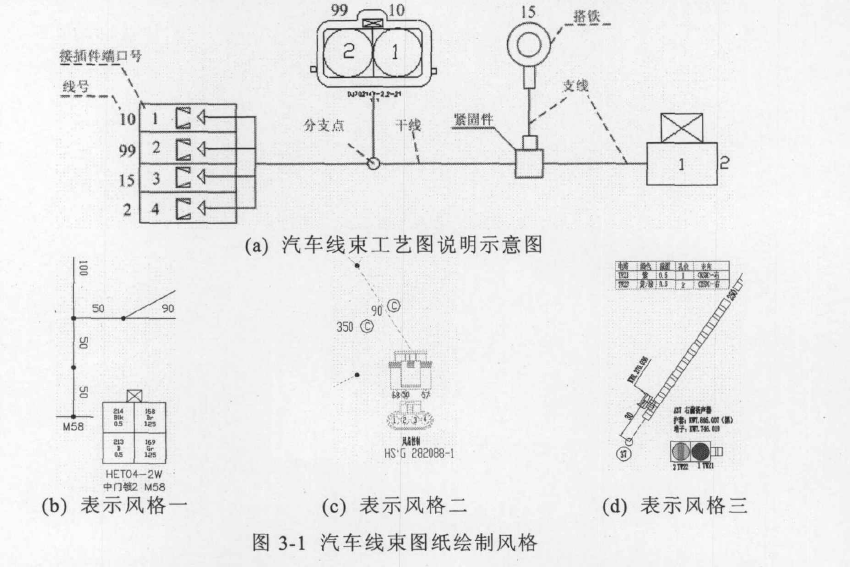

线束工艺图中各接插件和附着件的绘制主要以象形图形的方式，线束被打断形成线束段用直线表示。接插件连接线束，所连线束端点的代号标示在接插件底部;紧固件等附着件用图形或文本标示在线束段上。由于汽车线束图纸的绘制未形成国家或行业标准，不同线束公司、甚至同一公司根据不同用途，其线束工艺图的风格迥异，图3-1为文献[40]给出的三种常见的表示风格。
根据作者对汽车线束市场的调研，无论汽车线束图纸采用何种表现方式，所表达的信息基本相同，所以对一种线束图纸的布局进行研究，对其它类图纸的布局也有借鉴意义。
